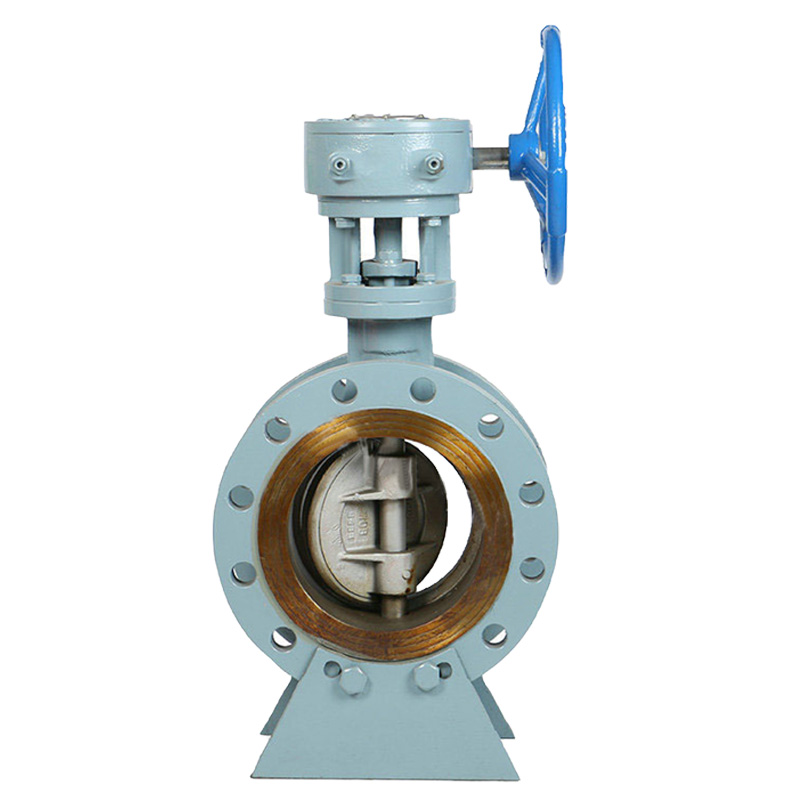

法蘭三偏心硬密封蝶閥是一種采用三偏心結構設計、結合金屬硬密封技術的工業閥門，廣泛應用于石油、化工、電力、冶金等行業的管道系統中，用于調節或截?cái)鄽怏w、液體等介質的流動。以下從結構原理、性能優勢、應用領域、選型要點四個方面展開介紹：

 一、結構原理

1. 三偏心結構

- 偏心：閥桿軸線與蝶板密封面偏置一個尺寸A，使蝶板在開啟時能迅速脫離閥座，減少摩擦。

- 第二偏心：閥桿軸線與閥體通道軸線偏置一個尺寸B，進一步優化密封面運動軌跡。

- 第三偏心：閥座回轉軸線與閥體通道軸線形成偏心角α，使密封面呈圓錐形，實現無摩擦接觸。

- 效果：蝶閥從0°~90°開啟時，密封面瞬間脫離；關閉時，僅在***后瞬間接觸并壓緊，消除磨損和泄漏風險。

2. 密封副設計

- 采用軟硬層疊式不銹鋼與柔性石墨組合結構，兼具金屬硬密封的耐高溫、耐磨損特性和彈性密封的柔韌性。

- 密封比壓由外加驅動力矩產生，可通過調整扭矩實現密封性能的精確控制。

 二、性能優勢

1. 零泄漏密封

- 三偏心結構使密封面無機械磨損，實現雙向零泄漏，適用于高真空至高壓工況。

- 密封材料耐腐蝕，如不銹鋼+柔性石墨組合，可應對酸、堿、鹽等腐蝕性介質。

2. 耐高溫高壓

- 閥體密封面堆焊硬質合金或不銹鋼，耐高溫達600℃，耐壓等級覆蓋PN0.6~PN4.0MPa。

- 連續啟閉次數超過60000次，壽命遠超傳統閥門。

3. 調節靈活

- 90°往復回轉即可完成啟閉，操作扭矩小，支持手動、氣動、電動等多種驅動方式。

- 流量調節特性近似等百分比，開度在30°~80°之間時調節靈敏。

4. 結構緊湊

- 體積小、重量輕，安裝尺寸僅為同口徑閘閥的1/3，節省空間和成本。

- 連接方式多樣，支持法蘭、對夾、對焊、凸耳對夾等，適應不同管道需求。

 三、應用領域

1. 石油化工

- 控制原油、天然氣、成品油等介質的流動，耐受高溫、高壓和腐蝕性環境。

- 典型應用：煉油廠催化裂化裝置、天然氣輸送管道。

2. 電力行業

- 調節蒸汽、水等介質的流量，適用于火電廠、核電站的冷卻水系統和蒸汽管道。

- 典型應用：鍋爐給水系統、汽輪機抽汽管道。

3. 冶金行業

- 截?cái)喔邷厝墼怏w等介質，耐磨損、耐沖刷。

- 典型應用：高爐煤氣余壓發電裝置、轉爐煤氣回收系統。

4. 水處理

- 控制污水、泥漿等介質的流動，自清能力強，減少堵塞風險。

- 典型應用：污水處理廠進水管道、市政排水管網。

 四、選型要點

1. 材質選擇

- 閥體材質：根據介質特性選擇碳鋼（適用于水、蒸汽）、不銹鋼（適用于腐蝕性介質）或合金鋼（適用于高溫高壓工況）。

- 密封面材質：不銹鋼+柔性石墨組合適用于大多數工況；堆焊硬質合金可提升耐磨性。

2. 壓力與溫度等級

- 確認管道系統的工作壓力和溫度，選擇閥門的公稱壓力（PN）和適用溫度范圍。

- 例如：高溫工況需選擇耐溫600℃的型號，高壓工況需選擇PN4.0MPa以上等級。

3. 口徑與流量需求

- 根據管道直徑選擇閥門口徑，確保通徑匹配，減少壓力損失。

- 考慮介質的流量需求，選擇具有合適調節特性的閥門。

4. 驅動方式

- 手動：適用于小口徑或低頻啟閉場景，成本低。

- 氣動/電動：適用于自動化控制系統，支持遠程控制和精確調節。

- 液動：適用于高安全等級系統，如汽輪機抽汽管道。

5. 連接方式

- 法蘭連接：安裝牢固，便于檢修，適用于需要頻繁拆卸的場合。

- 對夾連接：結構緊湊，占用空間小，適用于空間有限的場合。
